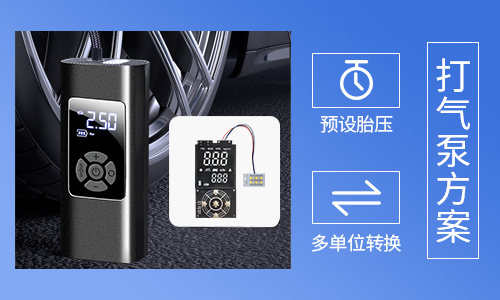

无线充气泵方案最开始是机械式的开发，后来慢慢地演变成由一个气缸、压力传感器和ADC芯片以及主控芯片，就能够使得打气筒具备智能充气功能，摇身一变变成无线充气泵方案。它具备精准压力检测以及过充过放等功能，利用ADC芯片和压力传感器的组合设计，可以感测到轮胎里面的气压从而驱使气缸给轮胎打气。一旦气体达到压力充气泵所设定的气压值时，主控芯片就会及时停止充气动作，结束充气。整个过程全自动化操作，无线充气泵方案不需要人工监测，独立完成工作。
无线充气泵方案的压力传感器和主控芯片功能：

无线充气泵方案采用SIC700A压力传感器以及SIC8833主控芯片为核心元器件，，构建起车载手持充气泵功能实现的基础以及框架。其中SIC8833这个芯片是一个8位RISC架构的高性能单片机，集成了24Bit高精度ADC和4×16 LCD和7×8 LED双显示模块。内部集成8k*16Bits的OTP程序存储器。

无线充气泵方案芯片SIC8833的芯片特性：

高性能的RISC CPU

8位单片机MCU

内置8k×16位程序存储器OTP

488字节数据存储器（SRAM）

只有43字指令

8级存储堆栈

外设特性

24位双向I/O口

1路蜂鸣器，可选择PT2.7或PT2.3输出

6个内部中断(ADC、UART、TIMER0、TIMER2，RTC，LVD)，2个外部中断

5个具有唤醒功能的输入口

4×16 LCD,7×8 LED

1路输入全差分24bit Sigma-Delta型ADC

内置1/2/4/8/16/32/64/128/256倍PGA

内置温度传感器

低电压检测（LVD）引脚

1路UART

内置比较器
无线充气泵方案芯片SIC8833具有高性能、丰富的外设资源、低功耗设计和灵活的开发环境支持等功能特点，适合应用于无线充气泵方案等多种电子设备的方案开发。搭配的SIC700A压力传感器能够配合主控芯片对气压充气检测进行高精度、高效率测量。
