[sictech]高精度原边反馈的LED恒流驱动芯片---HA3023

概述

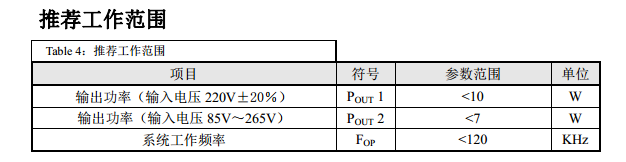

 HA3023是一款高精度原边反馈的LED恒流驱动芯片，适用于85Vac~265Vac全范围输入电压、功率7W以下的反激式隔离LED恒流电源

 HA3023内置了高精度的采样、补偿电路，使得电路能够达到±4%以内的恒流精度，具有优异的线型调整率和负载调整率，并且通过RADJ引脚外界电阻可以方便地控制LED开路保护

电压
HA3023 内部集成了 650V 功率 MOSFET，采用双绕组原边反馈模式，无需次级反馈电路，也无需补偿电路，加之精准稳定的自适应技术，使得系统外围结构十分简单，可在外围器件数量少，参数范围宽松的条件下实现高精度恒流控制，极大地节约了系统成本和体积，并且能够确保在批量生产时 LED 灯具参数的一致性
HA3023 具有丰富的保护功能：输出开短路保护、采样电阻开短路保护、欠压保护、输出过压保护、过温自适应调节等

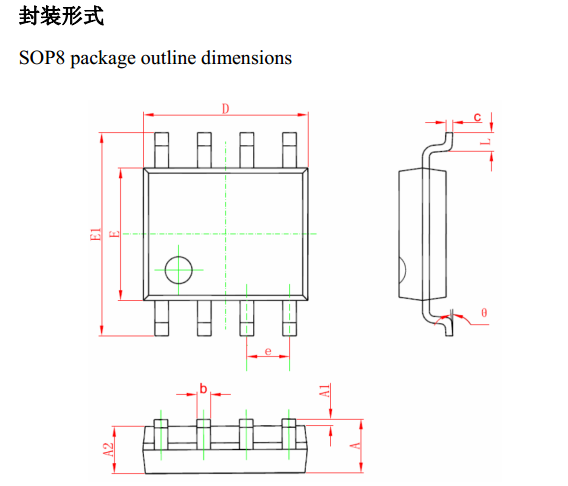

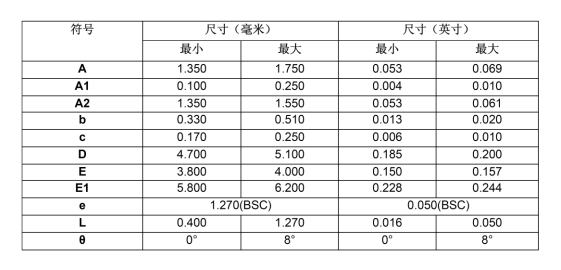

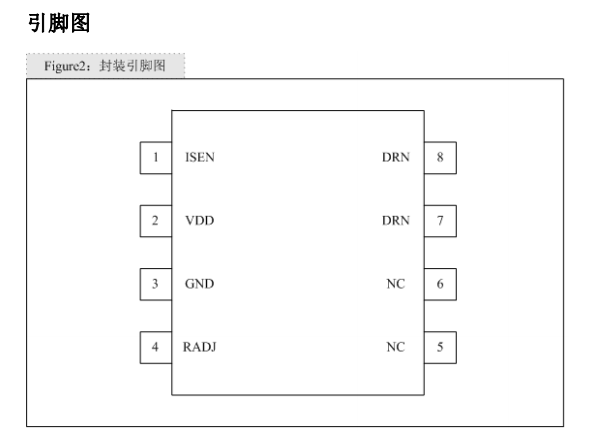

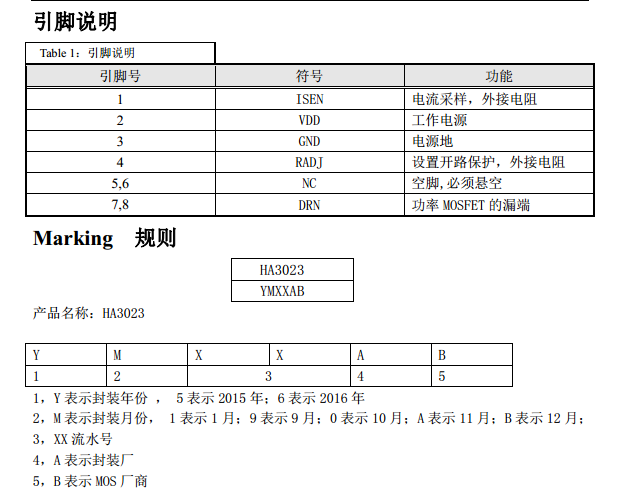

HA3023采用SOP-8封装

特性

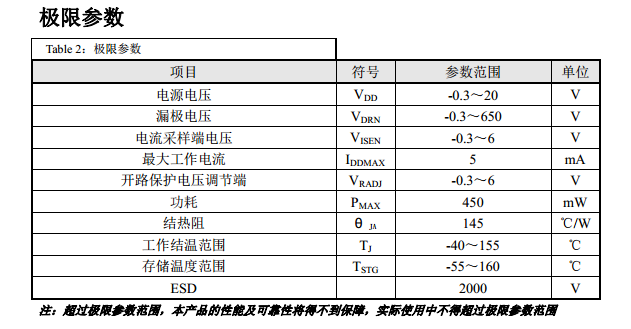

· 内部集成 650V 功率管
· ±4%以内的系统恒流精度
· 原边反馈恒流控制，无需次级反馈电路
· 无需变压器辅助绕组检测和供电，实现双绕组结构
· LED 开路电压可通过外部电阻调整
· 芯片超低工作电流
· 宽输入电压
· 输出开短路保护
· 采样电阻开短路保护
· 输出过压保护
· 芯片供电欠压保护
· 过热自适应调节功能

· 简洁的系统拓补，外围器件极少

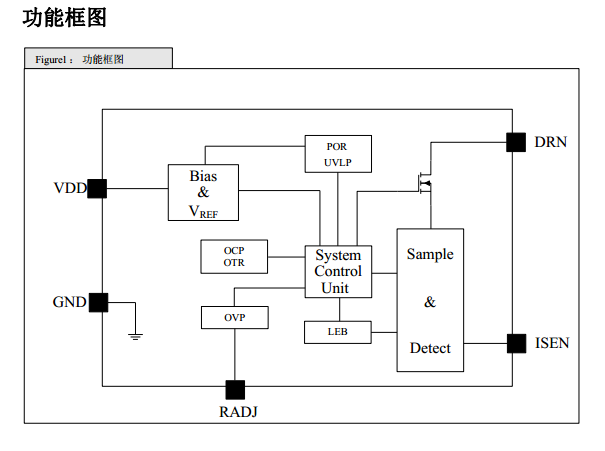

功能说明
HA3023 是一款专用于 LED 照明的恒流驱动芯片，芯片内部集成 650V 高压 MOSFET，工作在 DCM 模式，适合全电压范围工作，具有良好的线性调整率、负载调整率以及优异的恒流特性，只需很少的外围元器件就能实现，低成本高效率的 LED 恒流控制器

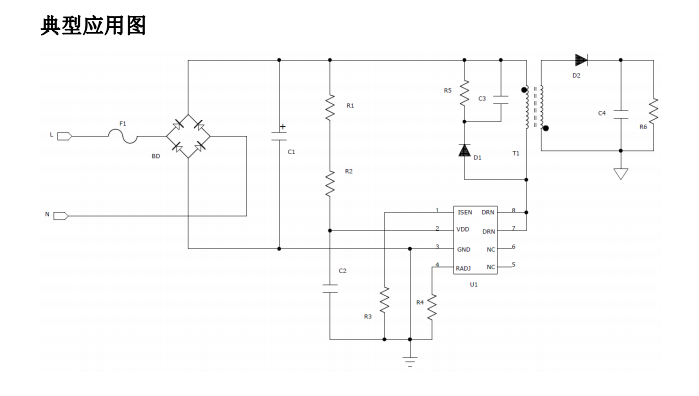

HA3023 采用了双绕组原边反馈技术，无需光耦及 TL431 反馈，也无需辅助绕组供电和检测，系统实现成本极低。

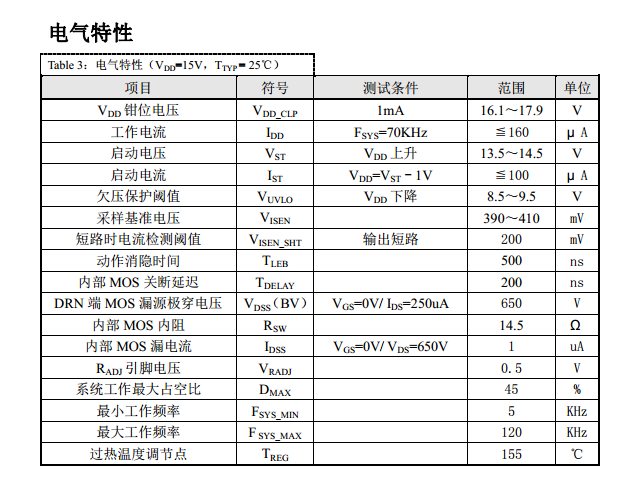

启动
HA3023 启动电流很低，当系统上电后，启动电阻对 VDD 电容进行充电，当 VDD 达到开启阈值时，电路即开始工作。HA3022 的启动电流低至 50μ A 左右，并且内部具有独特的供电机制，因此无需辅助绕组供电
