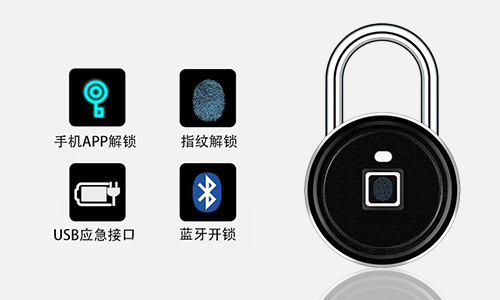

指纹挂锁方案效果图

智能指纹挂锁方案

1、指纹挂锁方案规格参数

支持360°任意方向按压式指纹识别

96x96的Sensor矩阵

分辨率为508DPI

ESD：+/-12kV空气，+/-8kV接触

FRR：<1%

FAR：<0.002%

识别时间：<300mS

指纹挂锁方案效果图

2、96*96指纹挂锁方案说明

1、指纹录入次数：5。

2、最大指纹存储数量：40。

3、前2个注册的指纹为管理指纹。

4、出厂状态下任意指纹可以开锁。

5、电池电量偏低时，开锁完成后，蜂鸣器响一声并且亮黄灯提示要充电。

6、待机电流：23uA；无电机工作电流：3mA。超长待机优点，一个300MAH聚合物锂电池，最长待机可达2年，最大开锁次数可达2500次。

3、指纹挂锁方案注册/登记指纹

1、长按指纹采集区3-6s，蜂鸣器响一声，蓝灯常亮，松开手指；此时需要验证管理指纹（出厂状态下任意指纹都可以通过验证）。等待验证管理指纹有10s超时，验证通过，则蓝灯闪烁进入指纹注册模式；验证失败则红灯闪烁两次，蜂鸣器响两声，连续失败5次后直接退出当前模式。

2、验证通过后在指纹注册模式，将手指按压在指纹采集区，成功蜂鸣器响一声，拿开手指；成功操作5次后，绿灯亮1s，蜂鸣器响1s，指纹注册完成。若注册过程操作失败，红灯快速闪烁两次，蜂鸣器响两次（识别到指纹重复也会提示操作失败）。注册模式有10s超时，操作成功重置超时时间。

4、指纹挂锁方案清空指纹库

1、长按指纹采集区6-10s，蜂鸣器响一声，红灯常亮，松开手指；此时需验证管理指纹（出厂状态下任意指纹都可以通过验证）。等待验证管理指纹有10s超时有10s超时；验证通过则绿灯亮1s，蜂鸣器响1s，执行清空指纹库操作，灯灭后指纹清空操作完成，此时为出厂状态。若验证失败红灯快速闪烁两次，蜂鸣器响两声；失败五次后直接退出当前模式进入待机模式。

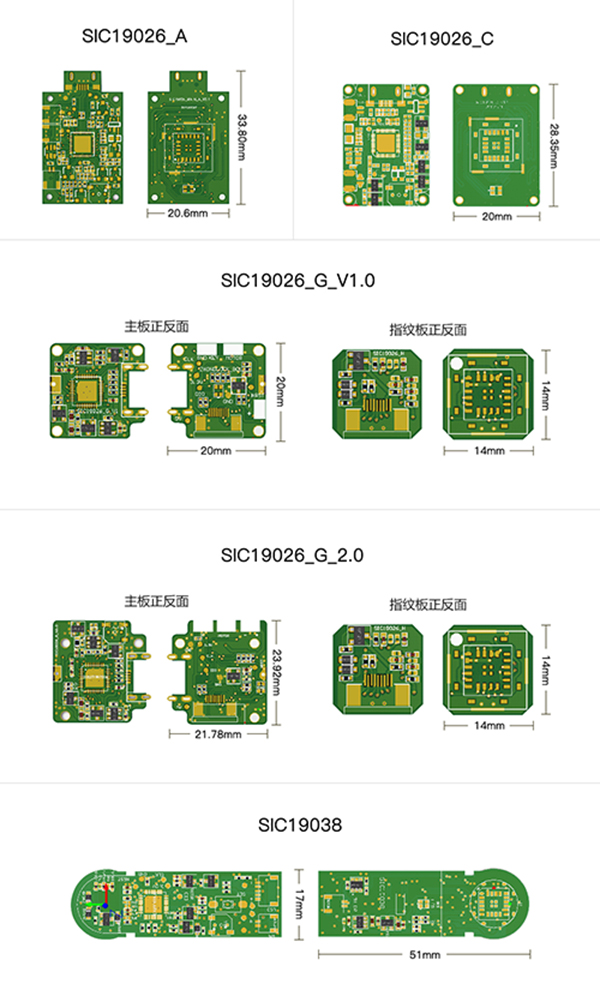

5、多种规格指纹挂锁方案板
