高精度ADC CS1253芯片简介

高精度ADC芯片CS1253是一款高精度22位Sigmal-Delta模数转换器(ADC)，包含4路独立模拟转换通道，能够同时处理四个带宽上限至584Hz的信号。CS1253最高有效精度(ENOB)可达22位，信号动态范围从91dB(截止频率584Hz)到103dB(截止频率36.5Hz)，最多支持8片级联应用，可广泛应用于高精度多路的测量领域。

CS1253芯片特点

22位无失码，最高有效精度18.5位

100dB的动态范围（73Hz输入）

RMS噪声（Data Rate = 140Hz）：5uV

INL小于0.006%

片内低通数字滤波，可编程截止频率从584Hz到36.5Hz

软件控制滤波器截止频率

支持5V电压应用，也支持3.3V电压应用

可编程模数转换（ADC）数据速率输出，可选140/279/558/1116/2232Hz

支持级联，最多支持8片级联

低功耗操作60mW

通用的SPI接口

CS1253芯片应用场合

生物医学数据采集、心电图仪、脑电图仪

加工控制

高精度设备

地震分析仪

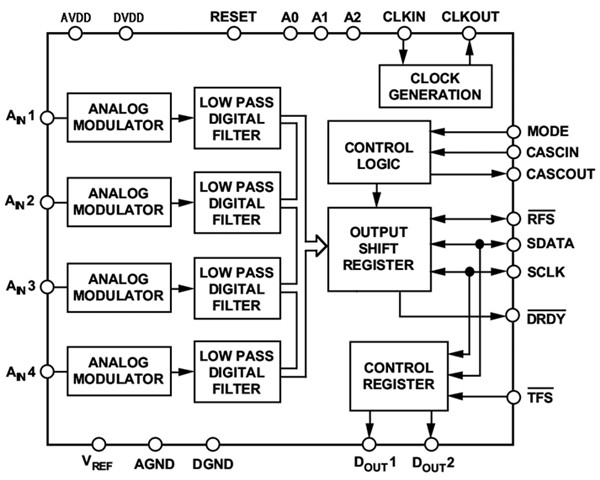

CS1253芯片功能框图
